Simulasi Blink LED Arduino Dengan Proteus

      Beberapa tahun belakangan ini Arduino semakin diminati. Semakin banyak yang berkreasi dengan arduino, mulai dari menyalakan LED sampai membuat 3D printer. Pada post ini kita akan membahas yang mudah dulu yaitu Blink LED . Blink LED merupakan project yang sangat sederhana di arduino. Project ini hanya menyalakan dan mematikan LED beberapa detik. Di postingan ini dibahas cara untuk simulasi arduino project Blink LED menggunakan Proteus.

• Bahan-bahan :

1. PROTEUS
2. ARDUINO IDE (DOWNLOAD  DISINI)
3. Library arduino (LIHAT DI SINI CARA MENAMBAHKANNYA)

• Langkah-langkah

1. Buka isis pada proteus, lalu rangkai seperti pada gambar :

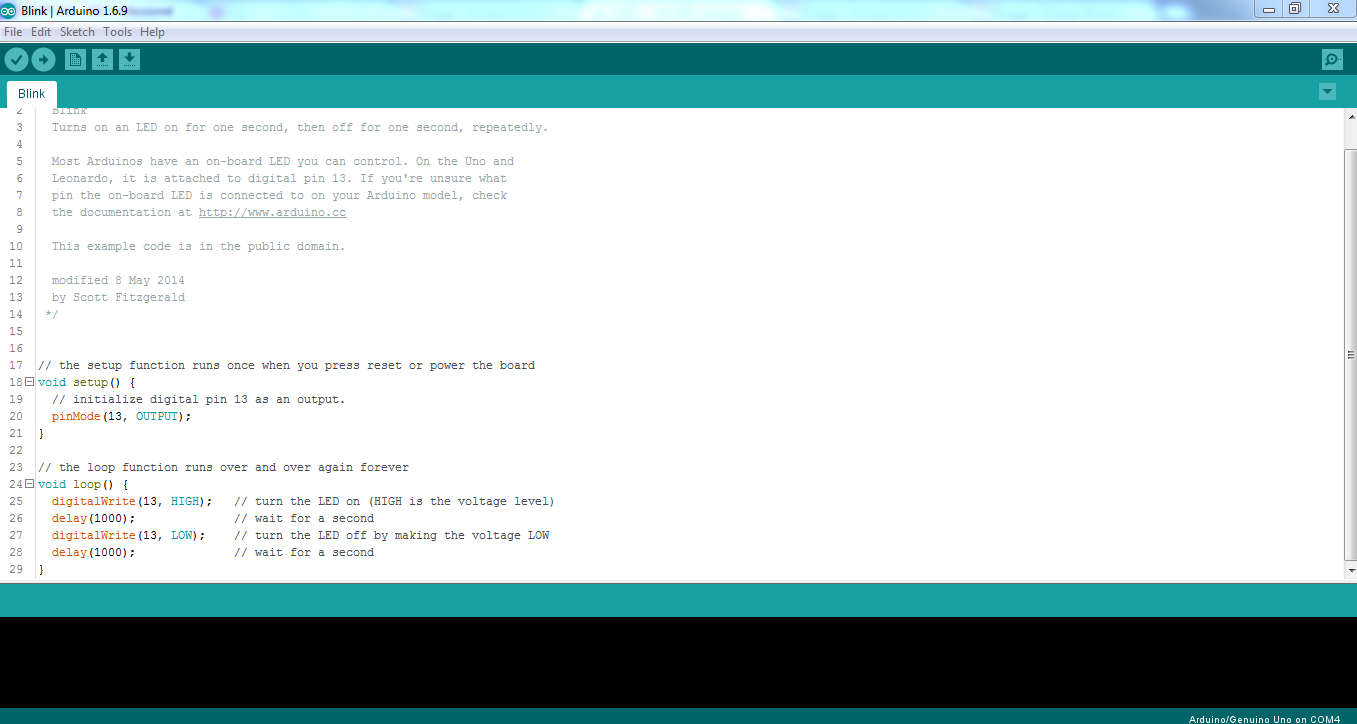

2. Tulis litsing programnya seperti gambar di bawah ini:

            Pin 13 pada arduino di atur sebagai output untuk LED. LED menyala ketika diberi logika              HIGH dan mati ketika diberi logika LOW. Ada jeda antara mati dan hidupnya LED. Jeda                     menggunakan delay yg di atur dengan nilai 1000 , berarti led akan mati dan hidup dalam satu               detik.

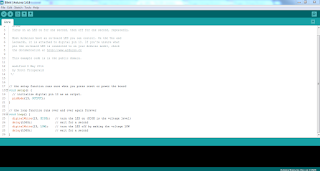

3.    Masuk ke direktori/ folder yang telah di blok pada gambar di atas. Cari file yang berextensi HEX

 4. Copy kan file tersebut ke Folder yang gampang ditemukan.

5.klik double pada arduino di ISIS proteus, maka akan muncul tab seperti ini :

        klik icon berbentuk folder pada kolom Program File , lalu pilih file yang telah di copy pada                 langkah sebelumnya

6.klik icon mulai pada pojok kiri bawah :

7. Jika sudah maka isis akan melakukan simulasi . hasil yang sedang disimulasikan akan sesuai

    dengan output yang dilakukan oleh arduino secara nyata.

Menambahkan Arduino Pada Library Proteus

       Bagi kamu yang sering membuat rangkaian elektonika mengunakan proteus pasti sudah tidak asing lagi dengan kelebihan software yang satu ini. Proteus dapat melakukan simulasi rangkaian yang telah kita buat. Simulasi Arduino pada proteus dapat dilakukan dengan cara menambahkan library arduino. Berikut ini caranya :
1.Pastikan Anda memiliki Proteus
2. Download  Library Arduino
3. Extract file tersebut
4. Hasil extract File tersebut kemudian dicopykan ke folder Library Proteus

5. Buka Isis Proteus apakah sudah ada dalam library component atau belum .



6. Jika sudah terdapat Arduino pada tab Pick Devive maka proses penambahan library telah selesai
